Máy rửa siêu âm 4 bể (Ultrasonic 4 Tanks) – Hệ thống tẩy rửa & sấy khô công nghiệp

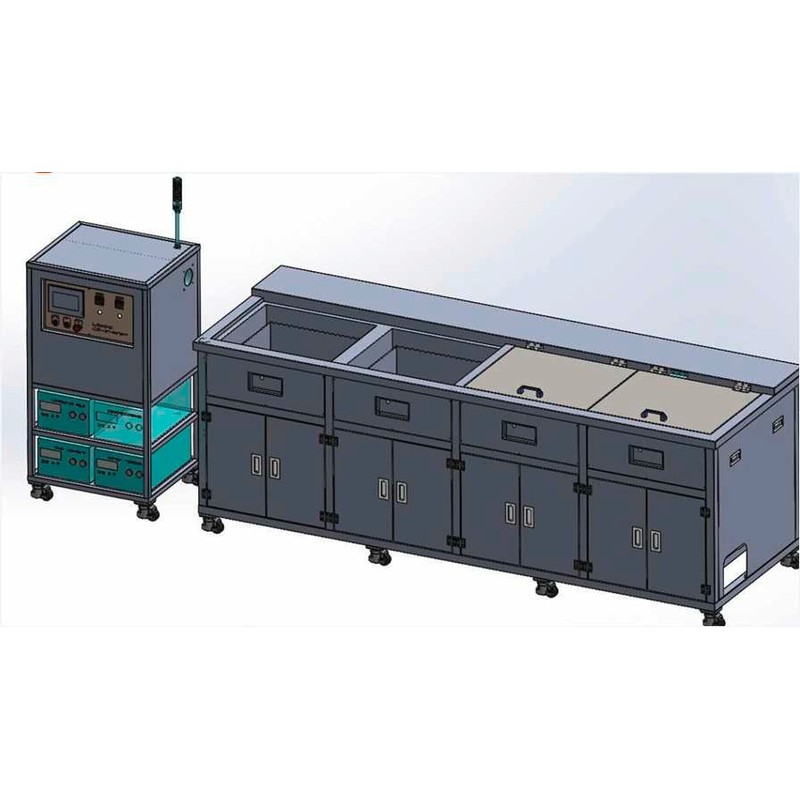

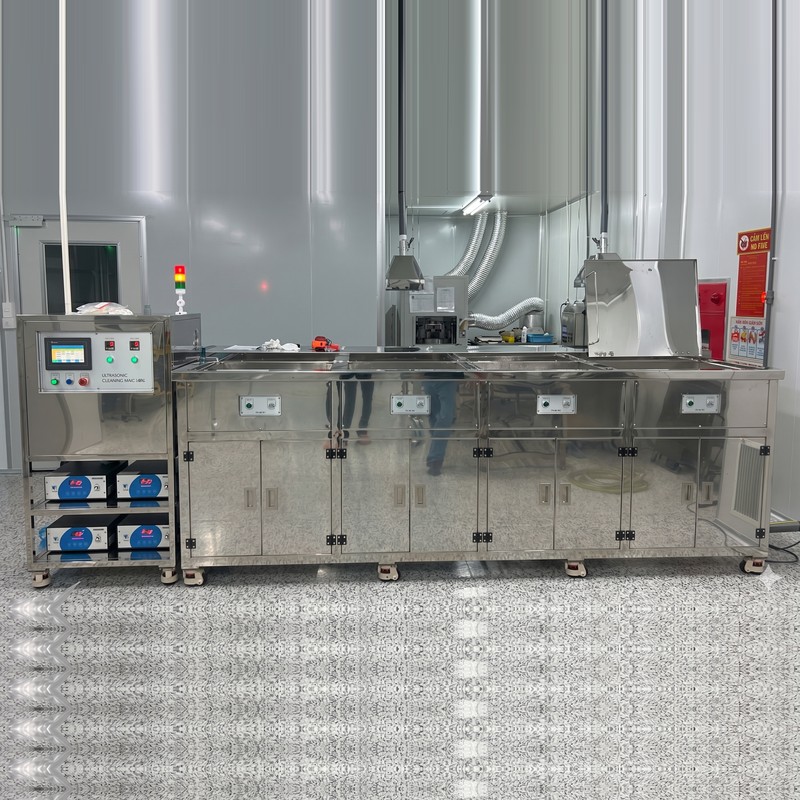

Máy rửa siêu âm 4 bể (Ultrasonic 4 Tanks) là tổ hợp dây chuyền tẩy rửa và sấy khô công nghiệp khép kín đỉnh cao do Công ty TNHH VN Techsun Việt Nam nghiên cứu, chế tạo và lắp ráp đồng bộ. Hệ thống tích hợp chu trình xử lý bề mặt 4 giai đoạn liên hoàn: Bể 1 Rửa siêu âm kết hợp hóa chất (Ultrasonic Cleaning) → Bể 2 Rửa siêu âm tinh (Fine Ultrasonic Cleaning) → Bể 3 Giũ sạch nước khử khoáng DI (DI Water Rinsing) → Bể 4 Sấy khô cưỡng bức bằng khí nóng đối lưu tuần hoàn (Hot Air Drying Tank). Đây là giải pháp hoàn hảo đáp ứng các chuẩn mực khắt khe nhất trong công nghiệp lắp ráp bo mạch điện tử SMT, cơ khí chính xác CNC, quang học thấu kính và chế tạo vật liệu bán dẫn phòng sạch.

1. Tổng quan hệ thống Máy rửa siêu âm 4 bể (Ultrasonic 4 Tanks)

Trong bối cảnh sản xuất công nghiệp 4.0 hiện đại, yêu cầu về độ sạch bề mặt của linh kiện ngày càng trở nên nghiêm ngặt. Đối với các ngành công nghệ cao như sản xuất linh kiện smartphone, mô-đun camera độ phân giải cao, bo mạch điều khiển ô tô tự hành hay các tấm wafer bán dẫn, chỉ một vết ố nước vi mô (water mark), một hạt bụi mạt kích thước 1 micron hay một lớp màng kem hàn (flux) mỏng sót lại cũng có thể dẫn đến hiện tượng chập mạch, giảm tuổi thọ vi mạch hoặc sai lệch quang sai thấu kính.

Các loại máy rửa siêu âm đơn khoang (1 bể) truyền thống bộc lộ rõ những hạn chế chí mạng:

• Ô nhiễm chéo dung dịch tẩy rửa: Sau vài mẻ rửa, dung dịch ngâm trong bể sẽ nhanh chóng bị bão hòa dầu mỡ và cặn kim loại. Khi nhấc phôi ra, một lượng dung dịch bẩn sẽ tái bám dính lên bề mặt sản phẩm.
• Quy trình gián đoạn và phụ thuộc nhân công: Công nhân phải tự chuyển giỏ phôi sang các chậu xối nước thủ công bên ngoài, vừa tốn thời gian, tốn diện tích nhà xưởng lại dễ gây vương vãi hóa chất nguy hại ra sàn.
• Không giải quyết được bài toán sấy khô hoàn thiện: Nếu không có buồng sấy khí nóng đối lưu chuyên biệt, linh kiện ẩm ướt để khô tự nhiên ngoài không khí sẽ nhanh chóng bị oxy hóa gỉ sét hoặc hình thành các vệt loang ố cặn khoáng không thể tẩy sạch.

Hệ thống Ultrasonic 4 Tanks của Techsun Việt Nam ra đời như một lời giải toàn diện cho bài toán trên. Bằng việc kết nối 4 khoang công năng thành một dây chuyền thống nhất từ rửa thô, rửa tinh, giũ sạch đến sấy khô ráo hoàn toàn, thiết bị giúp các nhà máy chuẩn hóa quy trình SOP, nâng cao năng suất gấp 3 – 5 lần và loại bỏ 99.9% nguy cơ lỗi sản phẩm do nhiễm bẩn bề mặt.

2. Nguyên lý sủi bọt khí (Cavitation) & Quy trình làm sạch 4 giai đoạn tiêu chuẩn

Trọng tâm công nghệ của hệ thống Ultrasonic 4 Tanks nằm ở hiện tượng vật lý Cavitation (Sủi bọt khí áp suất cao). Khi bộ phát sóng siêu âm phát ra các dao động cơ học tần số cao (từ 28.000 đến 68.000 dao động mỗi giây), năng lượng sóng truyền xuyên qua chất lỏng tạo nên các vùng áp suất âm và dương xen kẽ nhau với tốc độ cực nhanh.

Tại vùng áp suất âm, chất lỏng bị xé rách hình thành hàng triệu bọt khí vi mô chân không. Ngay chu kỳ tiếp theo khi vùng áp suất dương ập đến, các bọt khí này bị nén ép mãnh liệt đến mức sụp đổ và phát nổ vào bên trong (implosion). Mỗi vụ nổ vi mô giải phóng các tia chất lỏng siêu nhỏ (micro-jets) có vận tốc lên tới hơn 400 km/h, kèm theo nhiệt độ cục bộ lên đến 5.000°C và áp suất tương đương 1.000 bar. Hàng triệu vụ nổ xảy ra đồng thời trong từng micro-giây đóng vai trò như hàng triệu “chiếc chổi vi thể vô hình” bóc tách triệt để mọi màng dầu mỡ, cặn oxit, kem hàn và bụi mịn bám sâu trong các ngóc ngách hiểm hóc nhất của linh kiện.

Hiện tượng Cavitation này được phân bổ hợp lý qua 4 giai đoạn của dây chuyền 4 bể:

Bể 1: Rửa siêu âm kết hợp hóa chất chuyên dụng (Ultrasonic Chemical Cleaning)

Chi tiết gia công được đặt vào giỏ inox và hạ xuống Bể số 1 chứa dung dịch tẩy rửa pha loãng tỷ lệ chuẩn (dung môi kiềm nhẹ hoặc chất tẩy rửa vi sinh bóc tách dầu mỡ). Dàn đầu rung siêu âm đáy bể kết hợp cùng thanh gia nhiệt duy trì nhiệt độ dung dịch 50°C – 65°C. Sóng siêu âm tần số 28 kHz hoặc 40 kHz với bước sóng năng lượng mạnh mẽ sẽ phá vỡ liên kết của lớp dầu cắt gọt, mỡ bôi trơn thô và cặn bám dày trên bề mặt ngoài và các khoang rỗng của chi tiết.

Bể 2: Rửa siêu âm tinh (Fine Ultrasonic Cleaning)

Sau khi đã loại bỏ 90% lượng chất bẩn thô ở Bể 1, giỏ phôi được chuyển sang Bể số 2. Tại đây, nồng độ hóa chất được kiểm soát rất loãng hoặc sử dụng nước sạch kết hợp sóng siêu âm tần số cao hơn (40 kHz hoặc 68 kHz). Dao động sóng âm tần số cao tạo ra mật độ bọt khí vi mô dày đặc hơn rất nhiều, có kích thước siêu nhỏ dễ dàng thâm nhập vào các vi mạch điện tử, chân chip IC, lỗ ren siêu mịn để bóc tách những hạt bụi kim loại nano và màng hóa chất còn sót lại.

Bể 3: Giũ sạch bằng nước khử khoáng DI (DI Water Rinsing)

Bể số 3 đóng vai trò giũ sạch hoàn toàn các vết hóa chất tẩy rửa bám trên bề mặt phôi bằng nguồn nước khử khoáng DI (Deionized Water). Bể được thiết kế với cơ chế cấp nước tràn ngược (Overflow Rinsing): nước DI sạch liên tục được cấp từ đáy bể và tràn qua máng thu hồi mặt trên. Dòng đối lưu này đảm bảo phôi linh kiện luôn được tiếp xúc với môi trường nước sạch tinh khiết nhất, loại bỏ hoàn toàn các ion tự do, ngăn ngừa hiện tượng vôi hóa và đọng vết ố nước khi đưa sang buồng sấy.

Bể 4: Sấy khô bằng khí nóng đối lưu tuần hoàn (Hot Air Drying Tank)

Giai đoạn cuối cùng quyết định độ hoàn thiện của sản phẩm diễn ra tại Bể sấy khô. Khác với các phương pháp thổi khí thông thường dễ để lại giọt nước đọng trong khe hẹp, Bể số 4 của Techsun được trang bị dàn thanh nhiệt công suất cao kết hợp quạt hút gió thổi đối lưu cưỡng bức công nghệ cao. Luồng không khí nóng sạch nhiệt độ từ 60°C đến 120°C được luân chuyển tuần hoàn liên tục trong khoang kín có nắp đậy, nhanh chóng làm bốc hơi toàn bộ hơi ẩm bám trên bề mặt và trong các lỗ sâu của phôi cơ khí chỉ trong vòng 3 – 5 phút. Khi lấy phôi ra khỏi bể sấy, linh kiện đã ở trạng thái khô ráo hoàn toàn, bề mặt sáng bóng, sẵn sàng cho công đoạn đóng gói xuất xưởng mà không lo rỉ sét.

3. Thông số kỹ thuật chi tiết của hệ thống Ultrasonic 4 Tanks

Bảng dưới đây tổng hợp quy chuẩn kỹ thuật tiêu chuẩn của hệ thống Máy rửa siêu âm 4 bể (Ultrasonic 4 Tanks) do Techsun Việt Nam sản xuất:

4. Ứng dụng thực tế trong Điện tử, Cơ khí chính xác & Công nghiệp Bán dẫn – Thấu kính

Nhờ quy trình 4 bước hoàn chỉnh và khả năng kiểm soát độc lập từng thông số nhiệt độ, thời gian và công suất siêu âm, hệ thống Ultrasonic 4 Tanks là thiết bị tiêu chuẩn vàng trong các lĩnh vực công nghiệp đòi hỏi độ sạch cực cao:

4.1. Ngành sản xuất điện tử & bo mạch PCB: tẩy kem hàn (solder flux) và bụi nano

Trong công nghệ dán bề mặt SMT (Surface Mount Technology), sau khi hàn gắn chip, IC, tụ điện lên bo mạch in (PCB/PCBA), dư lượng kem hàn (flux) và bi hàn vi mô (solder balls) luôn đọng lại xung quanh các chân linh kiện. Nếu không làm sạch, chất trợ hàn có tính axit sẽ hút ẩm trong không khí gây ăn mòn chân linh kiện và gây rò rỉ dòng điện vi mô giữa các đường mạch tín hiệu cao tần. Hệ thống Ultrasonic 4 Tanks sử dụng dung môi chuyên dụng ở Bể 1 và nước DI ở Bể 2 & 3 kết hợp sấy nhiệt Bể 4 giúp rửa sạch 100% flux dư thừa mà không gây nứt mẻ các mối hàn vi mô.

4.2. Cơ khí chính xác, khuôn mẫu & bánh răng sau gia công CNC/xử lý nhiệt

Đối với các cụm chi tiết như khuôn ép nhựa chính xác, khuôn dập kim loại, trục vít me bi, bánh răng hộp số xe máy – ô tô, sau khi tôi nhiệt luyện thường có lớp vảy cacbon cháy bám chặt. Bể 1 và Bể 2 với sóng siêu âm công suất lớn 28kHz đánh bật hoàn toàn lớp vảy xỉ và dầu tôi nhiệt, trong khi Bể 4 đảm bảo phôi thép hợp kim được sấy khô tức thì, ngăn chặn hiện tượng gỉ sét chớp nhoáng (flash rust) cực kỳ nguy hiểm.

4.3. Công nghiệp thấu kính quang học, wafer bán dẫn & thiết bị y tế

Bề mặt thấu kính máy ảnh, kính lọc filter quang học, lăng kính và các phiến wafer silicon đòi hỏi tiêu chuẩn không tì vết (zero-defect). Bất kỳ hạt bụi nào dù có kích thước nhỏ hơn sợi tóc cũng làm sai lệch quang sai thấu kính. Quy trình giũ tràn nước DI liên tục kết hợp sóng siêu âm đa tần số và sấy khí nóng đối lưu tuần hoàn giúp thấu kính sau khi hoàn thiện đạt độ trong suốt hoàn hảo, không còn bất kỳ vệt ố nước hay tĩnh điện hút bụi.

5. Năng lực thiết kế chế tạo theo yêu cầu & Chính sách bảo hành tại Techsun Việt Nam

Tại CÔNG TY TNHH VN TECHSUN VIỆT NAM, chúng tôi hiểu rằng mỗi nhà máy có một đặc thù sản phẩm, kích thước phôi và loại hóa chất sử dụng khác nhau. Vì vậy, thay vì chỉ cung cấp các dòng máy thương mại khuôn mẫu cố định, Techsun tập trung vào năng lực thiết kế và tùy biến theo yêu cầu (Customized Engineering):

• Tùy biến kích thước lòng bể & Giỏ chứa phôi: Thiết kế thể tích buồng tẩy rửa từ vài chục lít đến hàng nghìn lít, đáp ứng trọn vẹn kích thước của từng cụm phôi dài hoặc rổ linh kiện nhỏ.
• Tùy chọn cơ cấu tự động hóa nâng hạ: Có thể tích hợp thêm hệ thống xy-lanh khí nén gá nâng hạ giỏ tự động (Pneumatic Basket Elevator) hoặc hệ thống cẩu trục tay robot chuyển giỏ tự động (Automated Gantry Transporter) theo chu trình PLC đã lập trình, giải phóng hoàn toàn sức lao động thủ công.
• Vật liệu cao cấp chống ăn mòn: Lòng bể được gia công từ thép không gỉ SUS304 tiêu chuẩn hoặc SUS316L chuyên dụng cho môi trường dung dịch axit/kiềm mạnh, hàn TIG 2 mặt gia cường chống nứt rách mối hàn dưới tác động lâu dài của sóng siêu âm.

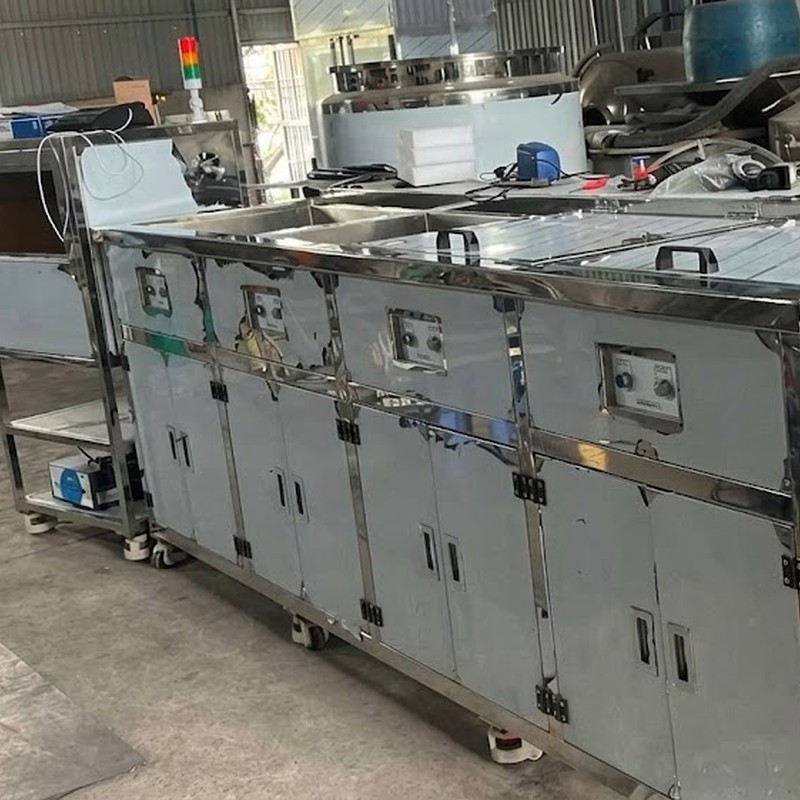

• Chính sách hậu mãi & Bảo hành chu đáo: Tất cả sản phẩm xuất xưởng từ xưởng chế tạo của Techsun tại Hà Nội đều được cam kết bảo hành chính hãng từ 12 đến 24 tháng. Toàn bộ phụ tùng thay thế như bóng rung siêu âm (Transducer), bộ phát Generator, thanh gia nhiệt, bơm từ, cảm biến nhiệt luôn có sẵn trong kho, sẵn sàng kỹ sư hỗ trợ kỹ thuật tận nơi trong vòng 24 giờ.
